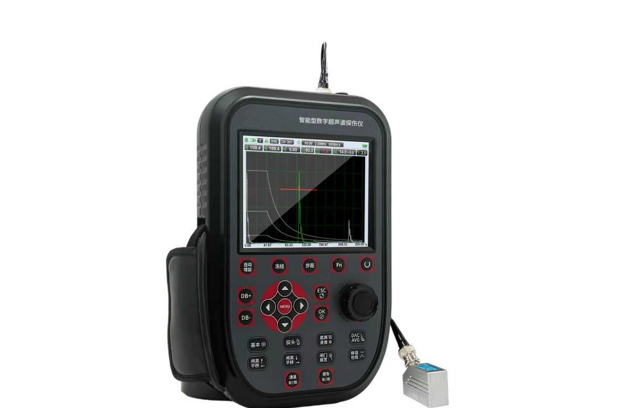

超声波探伤仪：EASYTOP-610C
超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤精确地进行工件内部多种缺陷(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程检测现场。广泛应用在锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶制造、汽车制造、机械加工、模具加工、冶金、金属加工、钢结构、铁路交通、核能电力、特检系统、高等院校等行业。具有灵敏度高、穿透力强、检测速度快、成本低、设备简单轻便和对人体无害等。
功能特色
Ø 外形结构
符合人体工程学设计，握感舒适；
工程塑料材质，轻盈耐用，抗干扰能力更强；
自带背板支架，可多角度倾斜放置，视觉体验更佳；
屏幕配备钢化玻璃，耐磨防划，使用寿命更长。
Ø 防护等级
符合IP65防护等级，可有效防水、防尘、防油，满足更多应用场景。
Ø 显示界面
中英文切换界面，主从式菜单+向导式操作，搭配快捷按键和数码旋轮，操作直观好上手；
5.7寸全数字真彩色液晶屏，分辨率达640X480，采用工业级芯片及液晶显示器，稳定可靠，波形与界面显示直观清晰；
4种颜色方案可选，IPS全面屏，视角大于160°，屏幕亮度自由调节，满足室内外场多景使用需求。
Ø 截屏和PDF探伤报告
支持实时截取所有页面及探伤报告，保存为BMP格式至U盘，可选择彩色或灰度模式；
探伤报告可导出为PDF文件存储于U盘，便于存档与打印，且文件内容可定制，满足更多需求；
BMP图片和PDF文件可在电脑或手机上实时查看，数据共享更快捷。
Ø 检测范围
零界面入射时，钢中纵波检测范围为0-15000mm，且可连续调节。
Ø 发射脉冲
脉冲幅度：100V-500V八级选择，适用探头范围广；
脉冲宽度：在（0.0.0.510)µs 范围内连续可调，匹配不同频率探头；
探头阻尼：50Ω、150Ω 、250Ω、500Ω可选，满足灵敏度及分辨率的差异化需求；
工作方式：单晶直/斜探头、双晶直/斜探头及穿透探伤多种模式。
Ø 放大接收
硬件实时采样：16位高分辨率AD，320MHz速率，波形高度保真；
检波方式：支持正半波、负半波、全波、射频检波；
滤波频带：（0.2~20）MHz，自动匹配探头频率，无需手动调节；
闸门读数：单/双闸门可选，精准读取峰值；
增益：总增益量110dB，0、0.1dB、1dB、2dB、6dB 步进调节，带全自动及扫查增益功能，兼顾检测效率与准确性；
自动波高：机器默认自动波高高度为80%，可自行调节。
Ø 闸门报警
A、B闸门功能相同，门位、门宽、门高均可任意调节；
支持进波或失波报警，触发时有 LED 发光提示，异常警示更直观。
Ø 数据存储
内置海量存储，断电不丢数据，信息安全更有保障；
可存储500组探伤参数通道和1000组探伤报告，支持预设参数，自定义行业标准；
文件可通过USB/U盘导出，也能借U盘无限量存储。
技术参数
检测范围：(0~25000)mm
工作频率：(0.2~20)MHz
声速范围：(100~20000)m/s
重复频率：(20~2000)Hz
动态范围：≥36dB
垂直线性误差：≤1.5%
水平线性误差：≤0.1%
分辨力：>42dB(5P14)
灵敏度余量：>65dB（深 200mmФ2 平底孔）
数字抑制：(0~80)%，不影响线性与增益
电噪声电平：≤10%
探头类型：直探头、斜探头 、双晶探头、穿透探头
闸 门：进波门、失波门 ；单闸门读数、双闸门读数 ，峰值触发，边沿触发
报警：蜂鸣报警，LED 灯报警
电源：直流（DC）9V，锂电池连续工作 12 小时以上
外型尺寸：260×170×55(mm)
主机重量：1.1kg
工作温度：（-30℃~+55）℃
相对湿度：(20~95)%RH
|
