MCV-500+LB-500
更新日期:2020年5月7日  浏览次数:次


下一组:MCV-500+SD-500

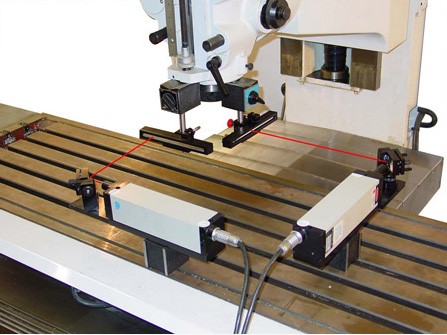

MCV-500+LB-500除具有MCV-500位移测量功能外,还具有动态测量功能和非接触圆形轨迹测量功能。它用长条形平面镜做靶标,机床在做圆形运动时,分别测量出插补二轴的位移变化和速度变化,产生动态速度曲线和加速度曲线来分析机床的动态特性。并合成出圆形运动轨迹,并用专用软件进行分析。可以测量出机床在高进给、小R情况下的动态特性。是调整伺服系统,选择参数和轨迹验证的有效工具。

检测功能:
二维检测激光非接触式圆形轨迹检测(激光球杆仪检测);
直接检测二维各轴向的位移;
直接检测二维各轴向的运动速度和运动加速度;
合成真实二维圆形运动轨迹;
提供圆形轨迹分析报告,用于控制运动机构的伺服调整;
振动检测及频谱分析;
线性轴运动的速度检测;
线性轴运动的加速度检测;
依据标准:ISO230-4
1.
测出的XY方向的位移曲线就可以合成圆形轨迹。
2.
非接触式测量。X(t)/Y(t)
3.
可计算出速度,加速度等分析功能。
可以测量出进给速度、速度曲线和加速度曲线。
4.
调整时间短、操作方便。
5.
具有激光测量的精度。

MCV-500基本技术参数

激光频率稳定性

±0.05ppm



氦氖激光管

2



激光输出功率

1mW



激光管寿命

40000小时



空气温度传感器精度

±0.1



空气压力传感器精度

±1.1mmHg



材料温度传感器精度

±0.1



环境温度(湿度)

5-38 0-95%)



电源电压(电源频率)

90-265V50-60Hz

线性位移测量

测量距离

≥15m30m,60m,100m可选)



分辨率

1nm



精度

±0.5ppm



速度

5m/

圆形及非圆形轨迹测量

循圆测量半径

1-75毫米



循圆测量数据采样速率

1-1000个数/



循圆测量采样数

25000个数/
