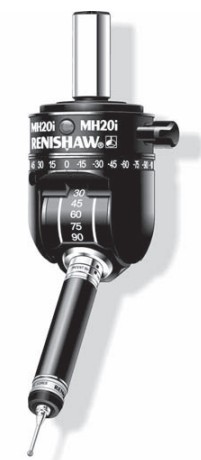

MH20i手动旋转测头
更新日期:2015年3月13日  浏览次数:次


下一组:MCP固定测头

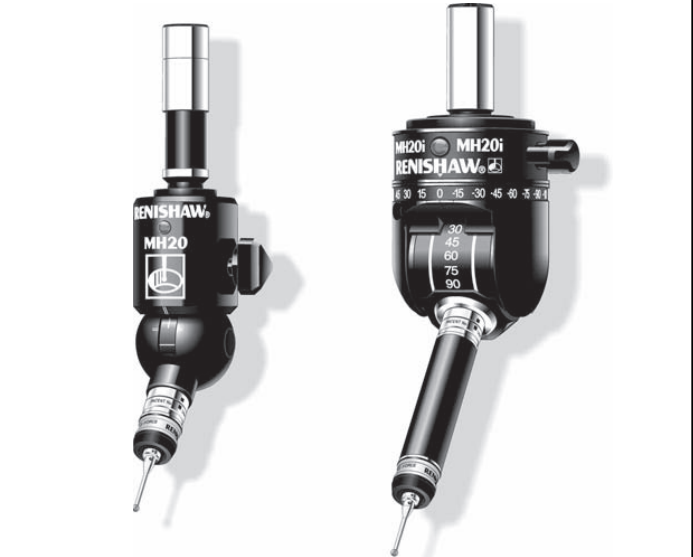

关于MH20i

MH20i系统配置

MH20i是手动可转角测座,集成了TP20机械式测针模块的安装底座和两轴转角。

A轴可在XY平面上旋转±180°。B轴可在Z平面上旋转90°。锁定杆以15°为增量,将测座锁定到168个可重复位置中的一个。

测座可以安装全系列的TP20模块,只要每个测针/模块组合的各个位置均做过标定,在更换模块时就无需重新标定。



MH20i规格

规格
长度 61 mm
直径 48 mm
重量 210 g
测头安装 TP20机械式底板
测座安装 MS刀柄系列
适合的接口 PI4-2
测头插槽数量 1
测头状态指示 一个LED指示灯
电缆连接 5针DIN180o插槽
A轴转角 0°至90°,以15度为一格
B轴转角 180°,以15°为一格
位置重复精度 1.5 μm(已安装TP20和10 mm测针)
2.5 μm(EM2加长模块和10 mm测针)
最长加长杆 EM2加长模块 — 75 mm
