3D-CMM-35智能关节坐标测量机
更新日期:2015年3月13日  浏览次数:次



1、性能指标:

       测量范围(空间直径):3.5m

       空间长度测量精度:0.09mm(2δ)

       锥窝测量精度:0.07mm(2δ)

仪器重量:7.9kg左右

2使用环境条件:

   仪器能在以下的环境下长期稳定的工作。

   电源:220V±10%

   频率:50Hz

   环境温度:10-40

   相对湿度:≤95%R

3原理:

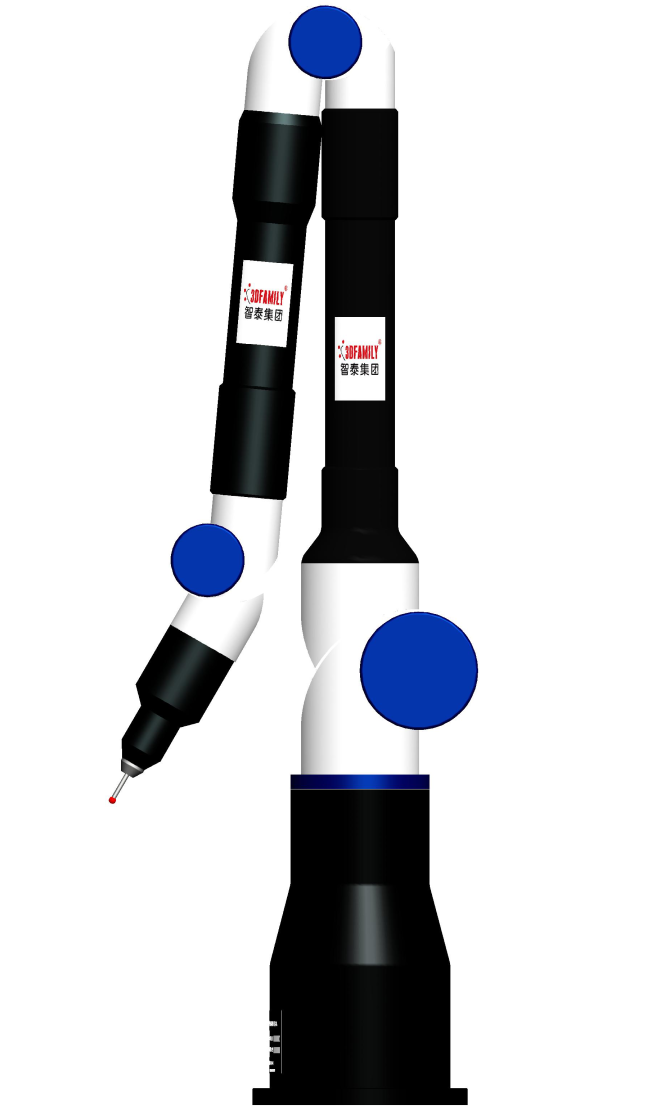

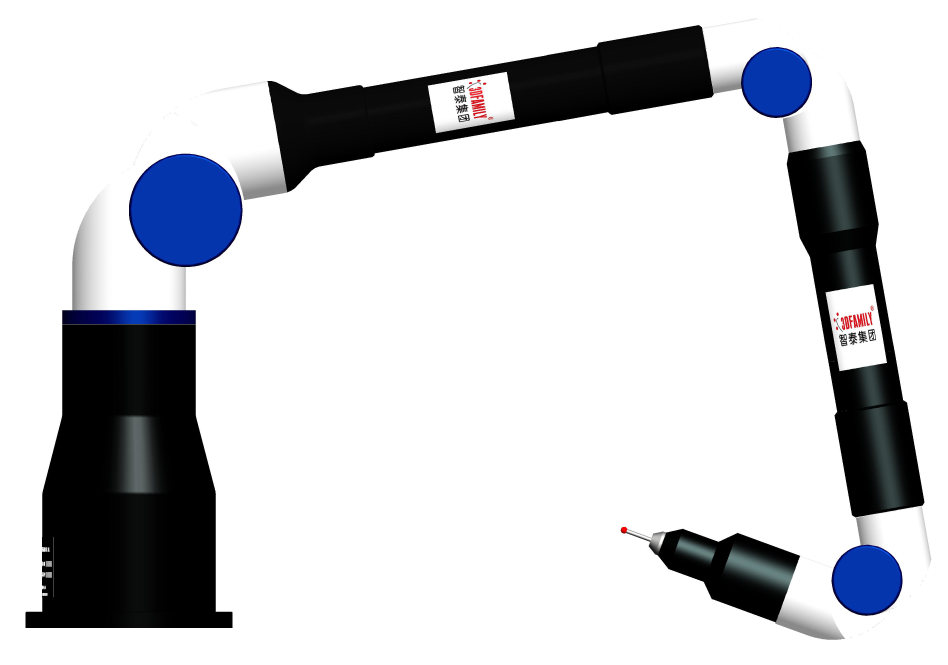

测量机由三根刚体臂、六个活动关节和一个测头组成。三根臂相互连接,其中一个为固定臂,它安装在任意基座上,以支撑测量机所有部件,另外两个活动臂可运动于空间任意位置,以适应测量需要,其中一个为中间臂,一个为末端臂并在此尾端安装测头。根固定臂与第二根中间臂之间、第二根与第三根末端臂之间、第三根与接触测头之间均为关节式连接,可作空间回转,而每个活动关节装有相互垂直的回转角传感器,可测量各个臂和测头在空间的位置。

智泰集团的智能关节坐标测量机主机主体材料采用弹纤维,该材料具有重量轻、强度高、变形小的特点,主要起支撑作用;各关节是由精密制造的回转轴系构成,每个关节安装有角度编码器;数据采集电路固定在仪器底座空间部分,完成角度编码器的信号采集并处理;数据处理模块通过无线蓝牙技术或USB接口与上位机软件进行通讯。采样开关完成对信号的触发。

4功能特点

n  采用军工品质的导电滑环,所有各关节可以无限旋转;

n  温度补偿技术,智泰集团独有的数据库,能在10--40的环境温度下可靠使用;

n  航空碳纤维管臂身,受温度的影响非常小;

n  开模制造的标准关节,使工作过程高度稳定;

n  完全重力平衡系统,操作过程轻松便捷,并有效的提高了测量精度;

n  多种安装组件、Renishaw全系列测头可供选择,测头更换简单;

n  具有多种安装方式;三脚架、磁性表座(磁性吸盘)和U型夹等,可实现现场快速测量;

n  采用独特的误差补偿技术,确保仪器精度和可靠性;

5RATIONAL-DMIS  测量软件包

具有国际先进水平的测量软件包RATIONAL-DMIS将现代坐标测量技术、现代CAD工业设计技术和现代工业加工技术的几何量尺寸、公差评定测试要求进行了佳结合,不管是简单的箱体类工件还是复杂的轮廓曲面类工件,RATIONAL-DMIS软件都为其提供了的测量解决方案。

5.1性能至上的测量软件

 多种坐标建立方式。

 有点、线、面、圆、圆弧、球、圆柱、圆锥、椭圆、键槽、曲线、曲面以及边界点的测量,还有智能测量方式。

 强大的构造功能,中分、平行、相交、垂直、相切、投影、平移、拟合、镜像等等。

 5.2软件界面

2  具有中、英界面、中英文操作系统和在线帮助

2  支持多种测头系统:触发测头

2  具有多轴运动状态优化控制与系统机械几何误差补偿功能;

2  系统软件控制优化设置及系统自检功能;

2  完善的直观化图形界面为不同的软件应用水平的操作者提供了便捷的执行功能;

2  具有自学习模式功能和脱机离线编程功能

2  测针校正及测头库数据管理:可视化的动态测头库即测头座、测头、测针可视化配置及测针自动校正系统。

2  坐标系找正管理功能:多种工件坐标系找正方法如PLP3-2-1)找正、迭代法找正、佳拟合法找正及坐标系的建立、转换、存取功能。

2 几何元素的评价:

基本几何元素测量及评定:  点、直线、平面、圆、椭圆、圆柱、圆锥、球

基本几何元素关系计算:    相交、距离、对称、垂直、夹角

形 状 误 差 的 评 定:    直线度、平面度、圆度、圆柱度

位 置 误 差 的 评 定:    平行度、垂直度、倾斜度、同轴度(同心度)、对称度、位置度、 端面跳动、全跳动

2  模型坐标系与机器坐标系的统一。

2  动态图形化的探测路径模拟及同步的、仿真化的测量模拟运行。

2  具有零件模型自动识取几何元素特征功能及自动生成检测程序。

2  具有测头探测方向选择功能即依工件斜面角度自动选择测头佳探测方向。

2  多种可视化测量结果的保存、报告输出、虚拟打印、特征测量检测报告输出,及测量数据图形标注。

2  具有测量结果的CAD三维数据文件的导出功能,支持IGESSTEPDXF等格式文件,可实现UG、PRO/E、MASTERCOM、CATIA等CAD系统的数据连接。

2  具有曲线、曲面测量功能及曲线、曲面数据处理功能、逆向工程测量功能。

2  测量软件通过国际权威的德国物理研究院PTB认证。
