光学尺在影像测量仪检测中发挥的作用
更新日期:2015年3月4日  浏览次数:次

光学尺作为影像测量仪上的一个组成部分,有着不可替代的作用,智泰集团为了让影像仪达到最佳的测量效果,更好的服务客户,在光学尺的使用上也是极为看重的。目前,智泰集团的机台所使用的光学尺主要有三种,分别为怡信、贵阳新天和英国雷尼绍(RENISHAW)光学尺,下面,我们将就这三种光学尺向大家做个简单的介绍。
1、智泰集团所用怡信光学尺和贵阳新天光学尺都是封闭式光学尺,其结构和主要技术参数基本相同。外形如图1所示,都是由玻璃光栅尺、读数头、壳体三部分组成。测量基体是光栅周期为20μm的光学玻璃尺,分辨率为1μm,输出信号为方波,A、B、Z三相,AB二相周期相同,相位相差90°,Z相为尺中信号,以RS-422A 讯号传输标准输出如图2所示。

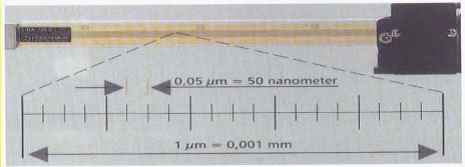

                                                                                图1 光学尺外形

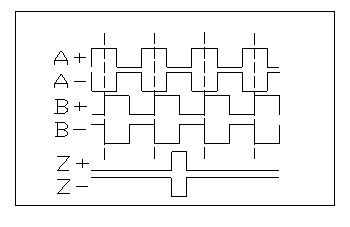

                                                                               图2  讯号传输标准输出


2、智泰所用RENISHAW光学尺是RGH41系列开放式金属光学尺如图3所示,由金属光栅尺和读数头二部分组成,还包括磁性参考零位和双限位(双限位在目前公司机台上尚未使用)。测量基体是光栅周期为40μm的RGS40-S 镀金钢带光栅尺,分辨率为1μm,输出信号为方波,A、B、Z三相,AB二相周期相同,相位相差90°,Z相为尺中信号,以RS-422A 讯号传输标准输出,与怡信和贵阳新天光学尺的输出方式相同。与前面二种光学尺相比,RENISHAW光学尺抗干扰能力更强,即使在光栅尺受到污染或轻微损坏的情况下,也能确保信号的稳定性。另外,光栅尺长度可根据机台需要任意剪裁,装配和调试也都非常方便。
2004年上半年以前的机台所用光学尺基本上是怡信光学尺,从2004年下半年开始除RADIANT机台用RENSHAW光学尺外其它手动或自动机台均使用贵阳新天光学尺。

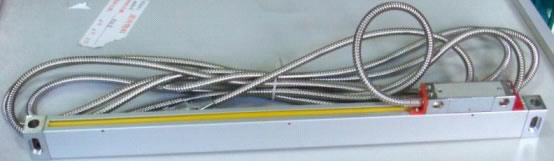

图3 开放式金属光学尺
