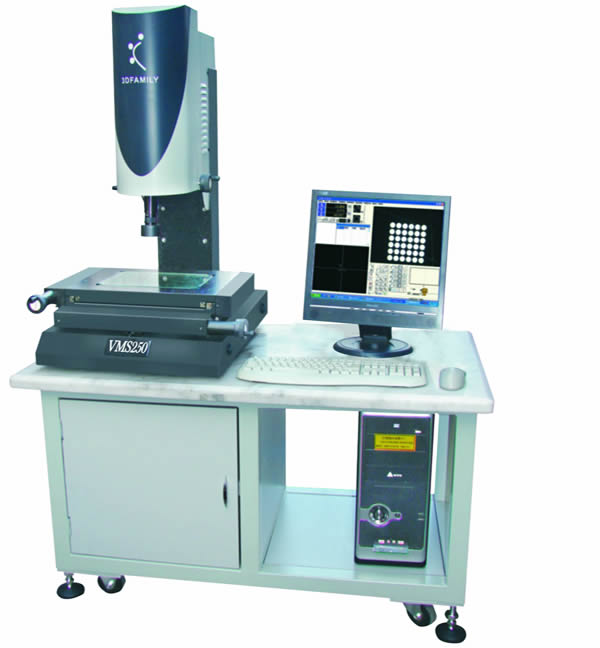

VMS500 光学影像测量仪(二次元/三次元)
更新日期:2015年3月4日  浏览次数:次



·产品介绍
    VMS系列光学影像测量仪采用全新设计:工作台采用大理石桌面,性能更加稳定,采用3DFAMILY镜头,在软件方面,采用OVM测量软件,功能更加强大,性价比高。 随机附有自行研发的多用途校正片,不但可以进行教学演练还可以进行精度校正。
·技术参数
具体型号
VMS250  /  VMS300  /  VMS400  /  VMS500
(X/Y/Z轴)
量测行程(mm)
250*150*200
300*200*200
400*300*200
500*400*200
全机尺寸(mm)
800*500*1650
980*650*1650
1160*800*1650
1260*900*1650
机台底座和立柱材料
高精度天然花岗石
CCD
41万像素3DFAMILY彩色
X,Y轴量测精度
(3+L/200)μm
放大倍率
Step Zoom光学放大率:0.7X-4.5X,影像放大率:28X-180X
光学尺解析度
1 μm
重复性
2 μm
操作方式
手动
电源供给
110/220V
合适温度,湿度
温度:19°--24°,湿度:45%--75%
保修期
1年
货物配置:
1. VM机身1台
2. 高精密 天然花岗岩 机台底座与立柱1套
3. 底光和表面光(LED冷光源)1套
4. 灯源控制器一台
5. 激光指示器一个(指示当前量测位置)-选配
6. 光学专用玻璃一块
7. 3Dfamily高解析度彩色CCD一个
8. 3Dfamily型镜头一组(放大倍率28倍—180倍连续变倍)
9. 3Dfamily读数卡一套
10.3Dfamily影像卡一套
11.液晶显示器1台 -选配
12.电脑控制系统一套 -选配
13.OVM 影像量测软件一套 (软件具正版自主版权,如有纠纷愿受法律制裁)
14.OVM 加密锁一个
15.校正片一块, 计量局校准证书复印件1份
16.操作手册一本,内有机台 ‘补偿档’的安装光盘一个
17.黏土一包
18.防尘罩一个
19.螺孔胶塞4个, 搬运吊装螺丝4个
20.接触式探针测量预留接口
21.机台包装坚固,木箱外有“防倾倒标签”
22.机台三轴均有螺丝固定,立柱有金属件固定,保证长途运输机台精密度不变
货物质量技术规格:
1. 高精密度天然花岗岩结构
2. 量测行程: VMS250:X轴: 250mm /Y轴:150mm /Z轴:200mm
             VMS300:X轴: 300mm /Y轴:200mm /Z轴:200mm
             VMS400:X轴: 400mm /Y轴:300mm /Z轴:200mm
             VMS500:X轴: 500mm /Y轴:400mm /Z轴:200mm
3. X/Y轴线性精度: (3.0+L/200)um
4. X/Y轴光学尺解析度:1um
5. 重复性:2um
6. Step Zoom技术,光学放大倍率0.7- 4.5X,影像放大倍率28-180X
7. 提供二维基本元素测量功能:
    A.手动取点,线,圆,弧,椭圆,BSpline曲线,回归直线等;
    B.自动取点,线,圆,弧,椭圆,BSpline曲线,回归直线等;
    C.光学高度\深度测量、边界点量测、边界点群量测、矩形测量;
8. 二维组合测量功能:
    A.点群测量、线中点测量、点点距离、点线距离、线线距离、线圆距离、圆圆距离、点圆切线、圆圆内外切线、线线交点、线圆交点、圆圆交点、角平分线、两线切弧、角度测量、二维扫描、尺寸标注、建立坐标(绝对坐标\相对坐标等),输入坐标,坐标转换, 曲线连接, 公英制转换,影像撷取,校正 ,
    B.提供公差分析: 直线度、真直度、平行度、垂直度、位置度、真圆度、同心度等
9.  微调与快速切换,快速测量,提高测量效率
10. 测量资料可输出Excel/Word/txt/CAD(dxf)格式.
设备培训:
    合肥智泰精密机械有限公司作为国内最知名的二维\三维测量仪器供应商,每月在国内的销量为200台以上,同时,在美国\意大利\印度\新加坡\马来西亚\台湾等有海外营销及技术服务机构
    ,合肥智泰公司会在接到用户培训通知后,进行统一安排,委派合肥智泰公司相关的技术工程师12小时上门安装测量机,与客户配合进行设备安装,调试。
    在合肥智泰公司技术人员安装调试好三坐标机台后,根据实际情况,对客户方的2-3名人员进行培训,培训时间根据实际情况及不同设备大概为期1-7天左右。
    具体培训内容为
第一,安装调试设备,首先,针对用户的设备,进行机台硬件的调整,精度的校准,把仪器精密度调节到限定的范围之内;其次,针对该设备,进行软件的补偿,使之在限定的精度范围之内.
第二,针对设备的机械结构,工作原理,软件组成,软件界面等等进行培训.
第三,针对设备的软件设置,软件应用,机台校准等进行培训.
第四,针对实际的产品的测量进行实例的讲解,深入的应用;并要求学员能熟练对产品进行测试测量.
第五,针对设备的日常使用,保养等详细讲解,达到延长设备使用寿命,减少维护成本的效果.
售后服务承诺: 五星服务团队,全国连锁服务!
    1.我公司定期将最新调试稳定的全新升级版软件上传至我公司网站,客户可自行下载或我公司为客户免费安装最全新软件,并且免费终身升级。
    2.我公司采取定期回访的售后服务制度,及早解决用户使用中存在的困难和问题,为用户提供技术咨询。
    3.保修期内,我公司负责给客户的操作人员进行免费货物操作以及软件使用之教育训练,并且免费进行货物的调试。
    4.保修期内,我公司负责免费维修货物各方面的存在的问题,如果维修未果则包换产生问题的货物零配件或软件,确保客户所购货物能达到合同所列技术参数的要求。
    5.质保期外:我公司负责为用户免费提供计量测试技术咨询服务。
    6.我公司以成本价终身为用户提供设备保修服务。
    7.如我公司接到用户设备故障请求服务电话,1小时响应,如有必要8小时内派技术人员赴现场解决问题。
    8.我公司备有备品备件库,终身负责为用户以成本价提供备品备件服务。
    9.我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
   10.质保期:从安装验收合格之日起12个月。
